产品名称：混凝土防碳化涂料
价格：13-27元/kg(具体看型号、量大面谈)
联系电话：15238079170
特点：源头厂家，产品技术成熟，适用于各种混凝土结构的防护工程。
一、产品介绍
CPC混凝土防碳化涂料是一种高性能防碳化乳液改性的水泥基聚合物复合材料，乳液中含有独特的共聚成分，在水泥中引起交叉反应链形成聚合物一水泥水化物的互传网络结构，产生化学与机械结合的内聚力与附着力，提高了拉伸强度和粘结强度，涂覆在混凝土表面并与之牢固粘结形成高强坚韧耐久的弹性涂膜保护层，可有效阻止环境中二氧化碳、氯化物、氧气和海水、酸雨等腐蚀介质对结构材料的侵蚀。该涂料由高性能聚合物乳液、多种助剂(液料，A组分)与改性水泥基材料(粉料，B组分)双组分组成，涂层固化后是一种既有高分子材料的柔性，又有无机材料的高耐久性的新型保护封闭材料。
二、产品特点
■ 良好的粘结强度与粘结能力，可涂刷在多种建筑材料表面；
■ 抵抗大气侵蚀，抗外线照射、耐磨损，正常使用条件下使用寿命可以达20年以上；
■ 优良的柔韧性，既可封闭微细裂缝的进一步扩展，又可抵抗由于混凝土基体膨胀、收缩而引起的新的开裂的产生，阻止水份进入混凝土内部；
■ 具有良好的防水和封性能，防止外界雨水对结构的侵蚀；
■ 良好的抗有害气体，如二氧化碳、氧气、盐雾等的渗透性能防止混凝土中性化、又耐轻度化学腐蚀、阻止氯离子及酸碱、盐物质渗入混凝土内部，防止钢筋锈蚀；
■ 为水性涂料，无毒、无味、无污染；
■ 根据需要提供多种颜色，深灰、灰白、米黄和浅蓝为标准色；
三、性能指标

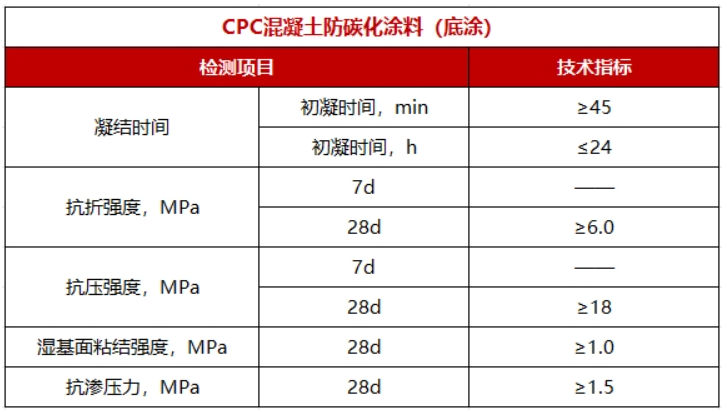

■ CPC混凝土防碳化涂料(底涂料)：基面批刮子时，CPC防碳化涂料一般涂刷3道，每㎡涂料组合用量约1kg，涂层厚度约0.75mm。
■ CPC混凝土防碳化涂料(底涂料)：基面不刮腻子时，一般涂刷2~3道，每㎡涂料组合用量约1.2-1.5kg，涂层厚度约1~ 1.2mm。为了保证防碳化效果，基面未批刮腻子层时，涂层厚度不应小于1.0mm，每平方米涂料用量不得少于1.2kg。

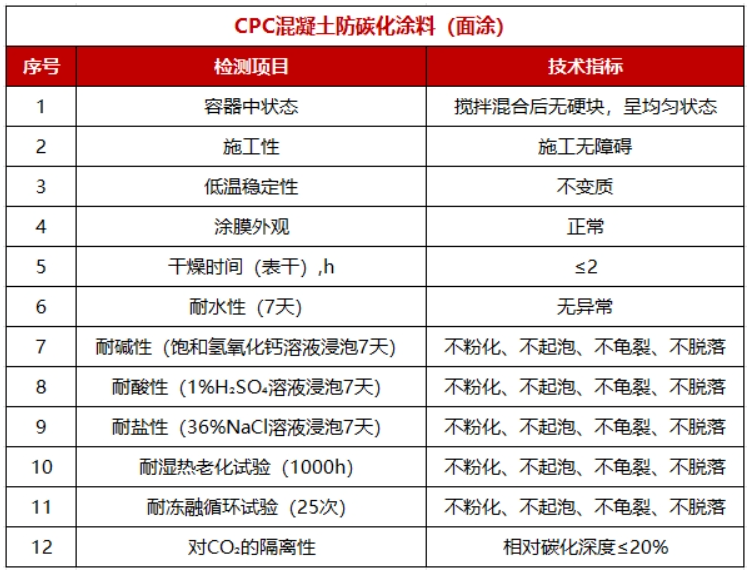

■ CPC混凝士防碳化涂料(面涂料)：用量5-7㎡/kg。
四、适用范围
广泛适用于水利水电、港口、隧道、桥梁及其它工业与民用建筑等钢筋混凝土结构的防碳化、防渗、防水、防腐等，提高结构使用寿命。如上下游翼墙及闸墩迎水面冷却塔、渡槽、水闸、大坝、桥梁、蓄水池、污水处理池、混凝土电杆等工程。
五、施工注意事项
1、基材处理：
混凝土基面：基面应坚硬、平整、粗糙、干净、润湿。基面凸凹、不平之处，应先用角磨机打磨平整；基面浮尘、浮浆、油污等应用钢丝刷除掉，疏松、空鼓部位应予凿 除；较大缺陷用本产品调配的聚合物砂浆修补找平，配比为(质量比，以下同)： A组分:B组分:细砂:水=1:2:2:适量；各种缝隙、裂缝或蜂窝、麻面等不平整处用本产品调配的 聚合物腻子找平，配比为：A组分:B组分:水=1:4:适量。涂刷防碳化涂层之前，混凝土基面应预先喷水清洗和湿润处理，稍晾一段时间后无潮湿感时再施刷涂料。
2、涂料拌制：
每次涂料配制前，应先将液料组分搅拌均匀。涂料的质量配比为A组分:B组分:水=1:2:(0-0.2)。涂刷底层时，加水量可取高限值。液料与粉料的配比应准确计量，采用搅拌器 充分搅拌均匀搅拌时间在5min 左右，拌制好的涂料应色泽均匀，无粉团、沉淀。涂料搅拌完毕静置3min后方可涂刷。
3、涂料涂刷：
涂层应分层多道涂刷完成。基面未批刮腻子层时，涂料应涂刷2-3道，使之形成1-12mm原度的涂层； 有腻子层时涂刷2道即可形成厚度约0.75mm的涂层。后道涂刷必 须待前道涂层表干不粘手后方可进行(推荐即使在夏季快干季节，间隔时间也不要低于1.5h)。当前道涂刷施工完毕后，应检查涂层是否厚薄均匀，严禁漏涂，合格后方可进行后 道涂刷施工。涂刷工具可采用刷子或绒毛辊筒。辊涂时应来回多辊几次，以使涂料与基层之间不留气泡，粘结牢固。
每遍涂刷宜交替改变涂层的涂刷方向。在使用中涂料如有沉淀应注 意随时搅拌均匀。
4、涂层养护
最后一道涂层施工完12h内不宜淋雨。若涂层要接触流水，则需自然干燥养护7d以上才可。密闭潮湿环境施工时，应加强通风排湿。
客服1
