JH806改性环氧树脂修补胶，可应用于封缝、找平、修补。主要与结构灌注粘钢胶和灌缝胶配套使用，适用封闭混凝土构件裂缝表面和粘贴灌胶嘴。
◆施工性好，易于涂刮；
◆抗老化性及耐介质侵蚀性好；
◆不含挥发性溶剂，硬化时基本不收缩；
◆初粘力高，不流淌；
◆与混凝土颜色接近；
◆可潮湿面粘结，干燥环境粘结力更强；
◆本身强度及混凝土的粘接强度高；
◆常温固化，固化速度较快，且可应用户要求进行调整；
◆A、B配胶比例宽，使用方便、无毒。

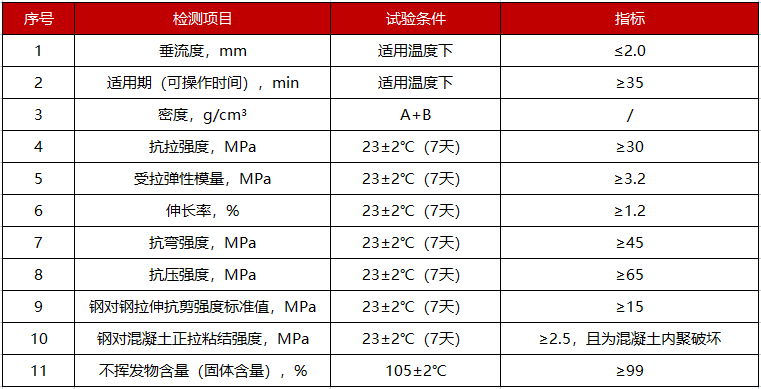

GB/T50728-2011《工程结构加固材料安全性签定技术规范》I类A级胶
◆高强混凝土表面缺陷、坑洞修补；
◆碳纤维加固或粘钢加固中混凝土粘贴面找平施工；
◆桥梁等混凝土表面防腐施工(防碳化、防水、防腐蚀)；
◆混凝土表面装饰防护，混凝土表面裂缝封闭。
■按推荐的配胶比例称取A、B组分于洁净干燥容器中，搅拌至色泽均匀一致即可。当每次配胶量较少时，可用油灰刀在木板、玻璃等平板上人工拌和：当每次配胶量较 大时，建议采用搅拌机械拌和，并确保容器边缘、底部完全搅拌均匀。
■环氧树脂修补胶可在潮湿环氧施工，但在干燥环境下，其粘结性能更为优异。施工前应清除混凝土表面水膜，并尽可能保证粘结面干燥。
■当环氧树脂修补胶用于混凝土表面防护(防碳化、防腐蚀等)时，应在施工前打磨去除混凝土表面浮浆、砂粒、疏松，直到粘结面露出粗骨料，同时确保混凝土表面 清洁，不得有油污、粉尘等污垢、杂质，用油灰刀均匀往复涂刮至2-5mm厚。
■当环氧树脂修补胶用于缺陷修补或加固找平时，应先清除疏松混凝土，再按上述方法进去表面处理后涂抹至所需厚度。在已调配好的环氧树脂修补胶膏体中外加少量配 制好的碳纤维粘贴底胶胶液，可达到一定的稀释效果。

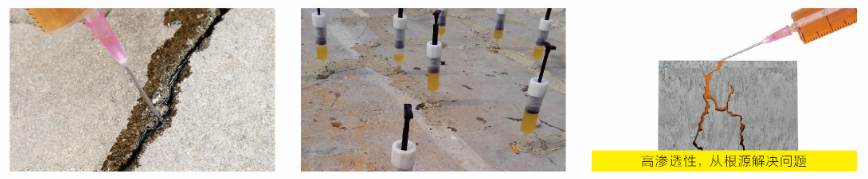

■当环氧树脂修补胶用于封闭混凝土表面裂缝时，建议先沿裂缝用切割机扩缝后再进行封闭处理。
■环氧树脂修补胶也可在灌注粘贴钢板或裂缝注胶修补时，用于封闭周边缝隙及粘贴注胶嘴。
■环氧树脂修补胶固化速度较快，25℃时12-24h 即可超过混凝土本体强度。
客服1
